Combien de temps votre OTDR peut-il tester ?

Lorsque nous achetons un OTDR , nous rencontrons le premier problème : combien de temps cet OTDR peut tester ? Aujourd'hui, nous vous partageons une astuce :

Prenons l'exemple de l'OTDR monomode avec 1310/1550 nm, dans le test réel, la perte avec 1310 nm est proche de 0,33 dB/KM, la perte avec 1550 nm est proche de 0,22 dB/KM. Nous savons pendant le test, la qualité de la fibre, la qualité du connecteur, la connexion étroite ou non, etc., tout cela infecterait la perte, puis la distance finale du test.

Référence de perte de composant :

Connecteur : 0,2-0,5 dB/pièce

Point d'épissage : la perte de fusion moyenne dans les deux sens ne peut pas dépasser 0,08 dB

Répartiteur : 1/2 environ 4 dB, 1/4 environ 7 dB, 1/8 environ 10 dB, 1/16 environ 13 dB, 1/32 environ 16 dB, 1/64 environ 19 dB



Ainsi, si vous pouvez connaître plus d’informations sur votre réseau, vous pouvez alors le rendre plus précis.


Voici la formule utilisée pour obtenir la distance : ( plage dynamique OTDR-perte de composants)/perte de fibre = distance.


Par exemple, EXFO Max-715B OTDR , 1310/1550 nm, 30/28 dB. S'il s'agit d'un très bon réseau avec un connecteur et 2 points d'épissage, la distance de test à 1310 nm : (30 dB-0,4-0,08x2) / 0,33 dB/KM = 89 KM. La distance de test avec 1550 nm : (28 dB -0,4-0,08x2) / 0,22 dB/KM = 124 KM.

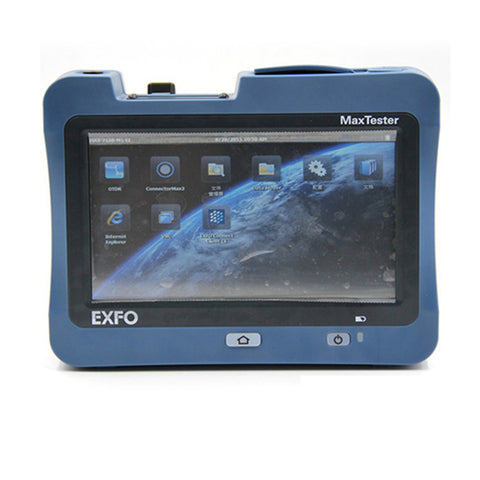

OTDR EXFO OTDR MAX-715B-M1-VPM2X otdr ou ioLM - TECHNOLOGIE COMWAY

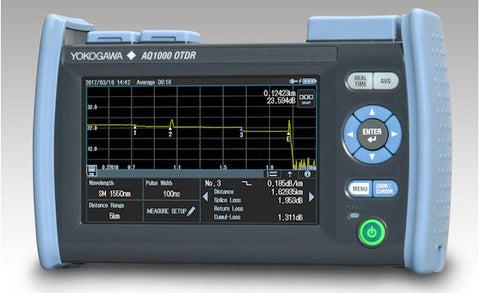

YOKOGAWA OTDR AQ1000 1310/1550nm 32/30dB AQ1000 Réflectomètre optique dans le domaine temporel - épisseuse à fusion, machine d'épissure, otdr, kits d'outils pour fibres-épisseuse à fusion TEKCN

Nous voyons ici que 1 550 nm convient aux tests longs en raison de sa faible perte. Nous suggestons, les constructeurs testent avec 1310 nm et 1550 nm pendant qu'ils travaillent.
