Comment calculer la distance de test OTDR ?
Lorsque nous achetons l' OTDR , nous rencontrons parfois le problème : combien de temps cet OTDR peut-il tester ? Aujourd'hui, nous vous partageons une astuce :
Prenons l'exemple de l'OTDR monomode avec 1310/1550 nm, dans le test réel, la perte moyenne avec 1310 nm est proche de 0,33 dB/KM, la perte moyenne avec 1550 nm est proche de 0,22 dB/KM. Nous savons pendant le test, la qualité de la fibre, la qualité du connecteur, la connexion étroite ou non, etc., tout cela affecterait la perte, puis la distance finale du test. Donc, pour rendre plus précis, nous calculons 1310 nm comme 0,38 dB/KM, 1550 nm comme 0,3 dB/KM.
Voici la formule utilisée pour obtenir la distance : plage dynamique OTDR/perte = distance.

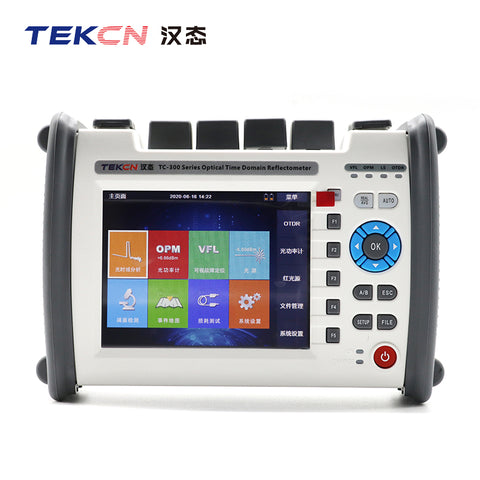

Par exemple, TEKCN OTDR TC-300 , 1310/1550 nm, 28/26 dB. La distance de test avec 1310 nm : 28 dB/0,38 dB/KM=76 KM. La distance de test avec 1550 nm : 26 dB/0,3 dB/KM = 86 KM.
Nous voyons ici que 1 550 nm convient aux tests longs en raison de sa faible perte. Nous suggérons aux constructeurs de tester à la fois 1310 nm et 1550 nm pendant qu'ils travaillent.
Outre la plage dynamique sur le papier, il existe un autre facteur qui influence la distance réelle de test : la qualité du laser intérieur. Un laser médiocre a moins de puissance pour atteindre la distance de test de formule. Même 30 dB sur le papier, peut-être que la distance de test finale n'est que de plus ou moins 40 km. Donc, si vous souhaitez obtenir la véritable distance de test correspondant à la plage dynamique sur le papier, mieux vaut choisir un OTDR de haute qualité.
Si vous avez des questions, n'hésitez pas à me contacter :sales@opticfibertool.com. Je suis très heureux de discuter avec vous et de nous améliorer.
Merci pour votre temps! :)
