Quelle différence entre le wattmètre optique et le wattmètre optique PON ?
En tant qu'outil de test de base essentiel dans la construction et la maintenance d'un réseau de communication optique, nous pensons que nous ne sommes pas étrangers aux compteurs de puissance optique , en particulier aux petits gars travaillant dans la chaîne d'assemblage et de maintenance, qui sont l'un des outils couramment disponibles dans le emballer. Connaissez-vous la différence entre un wattmètre optique ordinaire et un wattmètre PON ? Aujourd'hui, Fusion splicer store vous offrira une simple vulgarisation scientifique.
Compteur de puissance optique HSV-300P

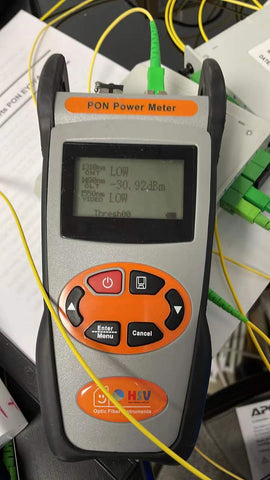

Compteur de puissance optique HSV-300 PON
D'après l'apparence, le wattmètre optique ordinaire n'a qu'un seul port optique de test, tandis que le wattmètre optique PON en a deux. En effet, le wattmètre optique PON doit être connecté à la ligne réseau PON en série pendant le test, donc deux ports optiques de test sont requis, l'un est connecté au signal optique 1490 nm envoyé depuis l'OLT connecté et l'autre est connecté. au signal optique 1310 nm envoyé depuis l'ONU connectée. D'autre part, le signal de liaison montante de 1310 nm envoyé par le chat optique dans le réseau PON est généralement TDMA (Time Division Multiplexing), donc le signal transmis est en mode rafale. Le wattmètre traditionnel ne peut pas capturer avec précision le signal de rafale, de sorte que seul le wattmètre optique PON peut mesurer avec précision les signaux de liaison montante et descendante dans le réseau PON.
Résumez les caractéristiques du wattmètre optique PON différentes du wattmètre ordinaire :
1. Le wattmètre PON peut mesurer simultanément la puissance optique de la liaison montante 1310 nm, de la liaison descendante 1490 nm et 1550 nm.
Le compteur de puissance 2.PON peut réaliser des tests en ligne de la puissance optique
Le compteur de puissance 3.PON peut tester correctement la puissance optique du signal de rafale de 1310 nm en amont
Compteur de puissance optique HSV-300P
Compteur de puissance optique HSV-300 PON
D'après l'apparence, le wattmètre optique ordinaire n'a qu'un seul port optique de test, tandis que le wattmètre optique PON en a deux. En effet, le wattmètre optique PON doit être connecté à la ligne réseau PON en série pendant le test, donc deux ports optiques de test sont requis, l'un est connecté au signal optique 1490 nm envoyé depuis l'OLT connecté et l'autre est connecté. au signal optique 1310 nm envoyé depuis l'ONU connectée. D'autre part, le signal de liaison montante de 1310 nm envoyé par le chat optique dans le réseau PON est généralement TDMA (Time Division Multiplexing), donc le signal transmis est en mode rafale. Le wattmètre traditionnel ne peut pas capturer avec précision le signal de rafale, de sorte que seul le wattmètre optique PON peut mesurer avec précision les signaux de liaison montante et descendante dans le réseau PON.
Résumez les caractéristiques du wattmètre optique PON différentes du wattmètre ordinaire :
1. Le wattmètre PON peut mesurer simultanément la puissance optique de la liaison montante 1310 nm, de la liaison descendante 1490 nm et 1550 nm.
Le compteur de puissance 2.PON peut réaliser des tests en ligne de la puissance optique
Le compteur de puissance 3.PON peut tester correctement la puissance optique du signal de rafale de 1310 nm en amont
