Boîte de câble de lancement OTDR à fibre optique monomode SC UPC à SC UPC de 500 m Câble de saut à fibre optique, éliminateur de zone morte OTDR, boîte de câble de lancement OTDR à fibre optique, anneaux de fibre FC/SC/ST/LC (UPC/APC)
Un câble de lancement OTDR, qui connecte l'OTDR à la liaison testée, révèle la perte d'insertion et la réflectance de la connexion proche. Il est souvent disponible sur une petite bobine ou dans une « boîte de lancement », qui est utilisée pour créer les conditions appropriées pour tester les défauts d'une autre fibre optique similaire. Cette méthode évite les variations indésirables des mesures de perte et de distance. Une fibre de lancement aidera à surmonter l'angle mort ou la zone morte d'un OTDR provoqué par une puissance de lancement élevée ou des défauts près de l'extrémité de lancement de la fibre.
Caractéristiques
- Fourniture par : TEKCN
- Boîtier robuste
- G652D, G657A, OM1, OM2, OM3, OM4
- Le boîtier peut contenir jusqu'à 2 000 mètres de fibre
- En option avec connecteur SC,LC,FC,ST,MU

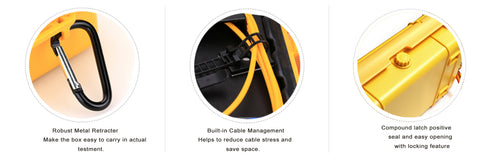

- Mousqueton robuste
- Gestion des câbles intégrée
- Vanne de purge automatique
- Loquet composé avec fonction de verrouillage
- Résistant à l'eau et à la poussière, permettant à l'appareil d'être utilisé dans presque tous les environnements.
Conforme ou dépasse la norme
UIT-T G652.D, G656.A
UIT-T G651.1 OM1 OM2 OM3 OM4
CEI60793-2-10 type A1a.1/A1b OM1/OM2, type A1a.2 OM3, type A1a.3 OM4
Conforme à la directive RoHS 2011/65/UE
|
Caractéristiques des fibres et des connecteurs |
|
|
Types de fibres |
G652D |
|
Longueur de fibre (m) |
100 à 2000 (maximum) |
|
Longueur de fil |
2 mètres, tampon de 3 mm |
|
Perte typique |
<0,5dB à 1310 pour 1000 mètres |
|
Type de connecteur |
SC/LC/FC/ST |
|
polonais |
PC, UPC, APC |
|
Perte de retour* |
UPC>=50dB, APC>=60dB, PC>=35dB |
|
Répétabilité (dB) |
<=0,2 (1000 fois) |
|
Échangeabilité (dB) |
<=0,2 |
|
Caractéristiques mécaniques et environnementales |
|
|
Dimension |
23,8 cm x 14,1 cm x 6,7 cm |
|
Matériel |
SR Polypropylène |
|
Couleur |
Jaune |
|
Poids |
0,75kg sans fibres |
|
Emballage |
Mallette de transport robuste et rigide |
|
Température de stockage |
-40℃à +85℃ |
|
Température de fonctionnement |
-40℃ à +85℃ |
|
Humidité |
0 à 95 %, sans condensation |
Applications
Largement utilisé avec l'OTDR pour aider à minimiser l'incertitude de mesure en intérieur ou en extérieur
Se comme câble de lancement/réception OTDR
Testez la perte de liaison avec un OTDR
Mesurez la perte d'insertion et la réflectance du connecteur d'extrémité proche/lointaine.
Suppresseur d'impulsions pour la première réflexion au début d'une fibre.
